Lagepläne D-Linie
- Verlauf Linie 10
- Ahlem–Hbf. (Marienstr.–Expo/Ost)
- Tunnelstationen (gepl.)
- 7
- Tunnellänge (City)
- 3,15 km
Die D-Linie ist der letzte Baustein im Stadtbahnnetz. Der vierte geplante Tunnel in der Innen- und Südstadt verläuft zwischen den Rampen in der Goethestraße bis zur Lindemannallee und stellt den Brückenschlag zwischen den heutigen Linien 10 im Westen und 6 im Südosten dar. Die Leitfarbe dieses Astes ist grün. Die hier gezeigten Pläne stellen die Baustufen 1 (Goetheplatz bis Hbf.) und 2 (Hbf. bis Marienstr.) dar. Ergänzend finden Sie dazu den Erläuterungsbericht von 1992. Pläne der Baustufe 3 (Marienstr. bis Lindemannallee) stammen ebenfalls aus dem Zeitraum 1992.
Verfügbare Pläne D-Linie
Plannummer | Art | Inhalt (DR= Druck, LP=Lichtpause) | Datum (veröff./letztes) | Scan |
---|---|---|---|---|
D 2b | Querschnitt | Querschnitt Unterfahrung Kaufhaus Hertie (LP) | 07.05.1992 | Download |
D 205/113 | Lageplan | Marienstraße (DR) | 21.02.1992 | Download |
D 205/203 | Längsschnitt | Marienstraße (DR) | 21.02.1992 | Download |
D 206/129 | Lageplan | Königstraße (DR) | 19.02.1982 | Download |
D 206/215 | Längsschnitt | Königstraße (DR) | 19.02.1982 | Download |
D 207/121 | Lageplan | Ostkopf Station Hauptbahnhof (LP), zu D2b | 27.03.1974 | Download |
D 207/201 | Längsschnitt | Ostkopf Station Hauptbahnhof (LP) | 27.03.1974 | Download |
D 207/134 | Lageplan | Hauptbahnhof (komplett, –2-Ebene) (DR) | 21.02.1992 | Download |
D 207/135a | Lageplan | Hauptbahnhof Passerelle (DR) | 15.04.1992 | Download |
D 207/136 | Lageplan | Hauptbahnhof (D, –3-Ebene) (DR) | 21.02.1992 | Download |
D 207/206 | Längsschnitt | Hauptbahnhof (DR) | 21.02.1992 | Download |
D 207a/107 | Lageplan | Steintor und Hbf.-Unterfahrung (DR) | 19.02.1992 | Download |
D 207a/203 | Längsschnitt | Steintor und Hbf.-Unterfahrung (DR) | 19.02.1992 | Download |
D 208/124 | Lageplan | Goetheplatz und Rampe Goethestr. (DR) | 12.02.1992 | Download |
D 208/214 | Längsschnitt | Goetheplatz und Rampe Goethestr. (DR) | 12.02.1992 | Download |
Legende | Lagepläne und Längsschnitte | Zeichenerklärung | Download | |
Übersichtsplan | Lageplan | Geplantes Stadtbahnnetz Hannover (Planungsstand 1992) | 1992 | Download |
Bericht | Erläuterungsbericht (Vorentwurf) | Fotokopie | 26.05.1992 | Download |
![Querschnitt Unterfahrung Kaufhaus Hertie, D 2b](assets/images/1/d-2b-querschnitt-unterfahrung-kaufhaus-web-d75a59b5.jpg)
Querschnitt Unterfahrung Kaufhaus Hertie
Entwurfszeichnung für die Unterfahrung im Bereich des Gebäudes Raschplatz 6 (ehemals Kaufhaus Hertie, heute Cinemaxx), Zeichnungsnummer D 2b vom 07.05.1992. Maßstab 1:200. Blattgröße 81 × 29 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Techn. Abteilung 691, 1992.
Querschnitt Unterfahrung Kaufhaus Hertie, D 2b
![Lageplan Marienstraße, D 205/113](assets/images/a/d-205-113-lageplan-marienstrasse-web-fc31f2ae.jpg)
Lageplan Marienstraße, D 205/113
Lageplan der U-Station Marienstraße, Zeichnungsnummer D 205/113 vom 21.02.1992. Maßstab 1:1000. Blattgröße 95 × 30 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Planungsabteilung 69.1, 1992.
Lageplan Marienstraße, D 205/113
![Längsschnitt Marienstraße, D 205/203](assets/images/9/d-205-203-laengsschnitt-marienstrasse-web-6367c93b.jpg)
Längsschnitt Marienstraße, D 205/203

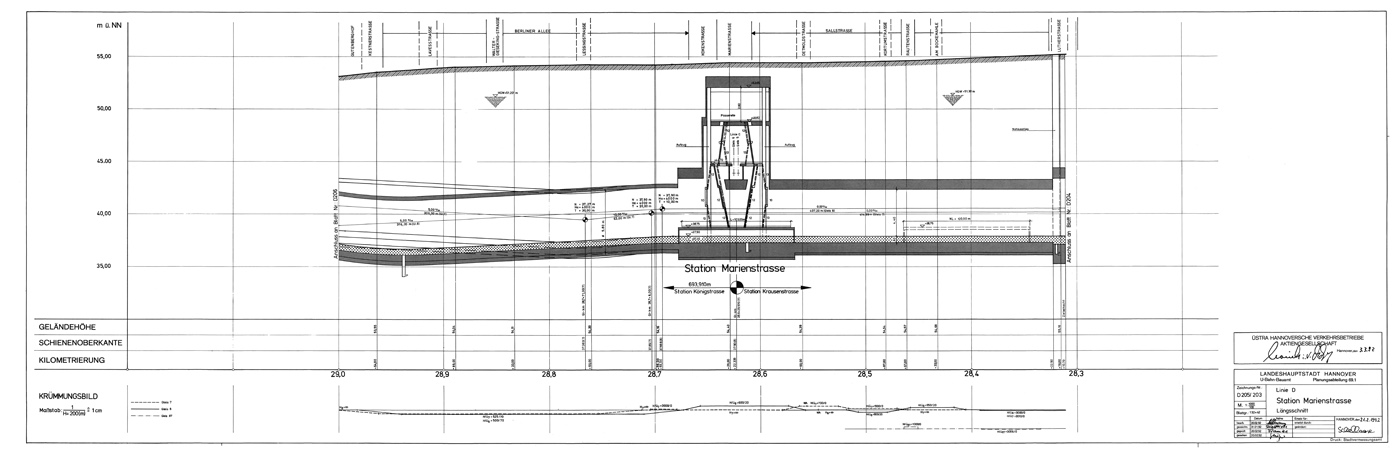

Längsschnitt der U-Station Marienstraße, Zeichnungsnummer D 205/203 vom 21.02.1992. Maßstab 1:1000. Blattgröße 132 × 42 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Planungsabteilung 69.1, 1992.
Längsschnitt Marienstraße, D 205/203
![Lageplan Königstraße, D 206/129](assets/images/d/d-206-129-lageplan-koenigstrasse-web-57b53835.jpg)
Lageplan Königstraße, D 206/129

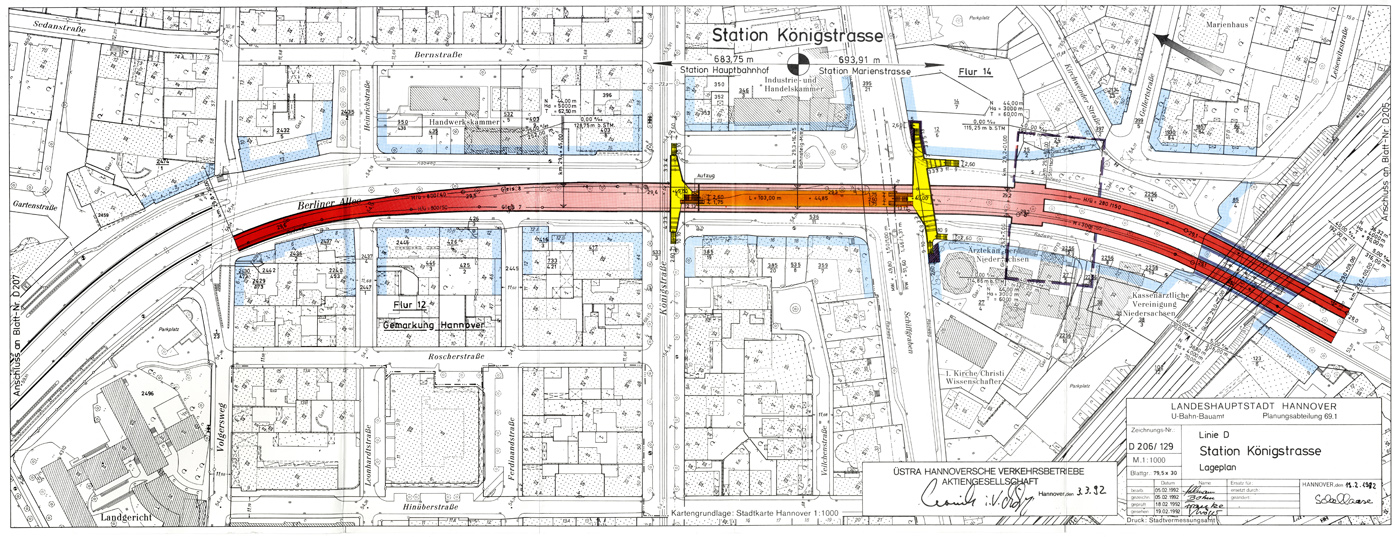

Lageplan der U-Station Königstraße, Zeichnungsnummer D 206/129 vom 19.02.1992. Maßstab 1:1000. Blattgröße 79,5 × 30 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Planungsabteilung 69.1, 1992.
Lageplan Königstraße, D 206/129
![Längsschnitt Königstraße, D 206/215](assets/images/a/d-206-215-laengsschnitt-koenigstrasse-web-0550b4c7.jpg)
Längsschnitt Königstraße, D 206/215

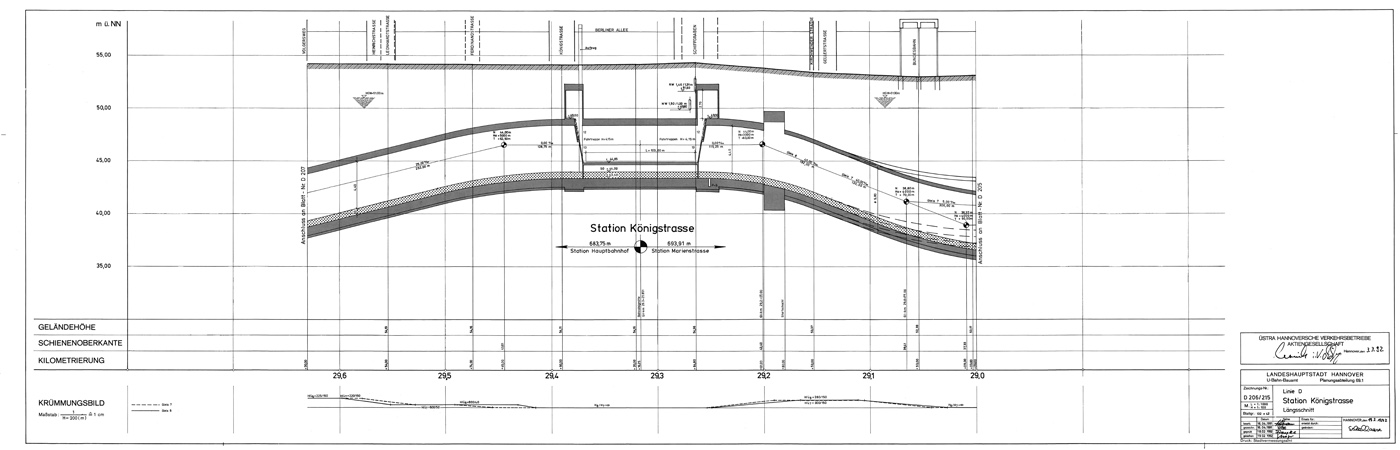

Längsschnitt der U-Station Königstraße, Zeichnungsnummer D 206/215 vom 19.02.1992. Maßstab 1:1000. Blattgröße 132 × 42 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Planungsabteilung 69.1, 1992.
Längsschnitt Königstraße, D 206/215
![Lageplan Ostkopf Station Hauptbahnhof, D 207/121](assets/images/6/d-207-121-ostkopf-hbf-001-web-97850cf3.jpg)
Lageplan Ostkopf Station Hauptbahnhof, D 207/121
Lageplan der Tunnel-Teilstücke unter dem Gebäude Raschplatz 6 (ehemals Kaufhaus Hertie, heute Cinemaxx), Zeichnungsnummer D 207/121 vom 27.03.1974. Maßstab 1:1000. Blattgröße 29,7 × 21 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Techn. Abteilung 691, 1974.
Lageplan Ostkopf Station Hauptbahnhof, D 207/121
- d-207-121-ostkopf-hbf-001-web.jpg (548,9 KiB)
- d-207-121-ostkopf-hbf-001.jpg (2,5 MiB)
- d-207-121-ostkopf-hbf-002-web.jpg (633,1 KiB)
- d-207-121-ostkopf-hbf-002.jpg (1,4 MiB)
- d-207-121-ostkopf-hbf-003-web.jpg (676,6 KiB)
- d-207-121-ostkopf-hbf-003.jpg (1,5 MiB)
- d-207-121-ostkopf-hbf-004-web.jpg (311,0 KiB)
- d-207-121-ostkopf-hbf-004.jpg (790,0 KiB)
![Längsschnitt Ostkopf Hauptbahnhof, D 207/201](assets/images/2/d-207-201-laengsschnitt-ostkopf-hauptbahnhof-web-0ac48bd7.jpg)
Längsschnitt Ostkopf Hauptbahnhof, D 207/201
Längsschnitt der U-Station Hauptbahnhof mit Tunnel-Teilstücken unter dem Gebäude Raschplatz 6 (ehemals Kaufhaus Hertie, heute Cinemaxx), Zeichnungsnummer D 207/206 vom 27.03.1974. Maßstab 1:1000. Blattgröße 58 × 42 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Planungsabteilung 69.1, 1974.
Längsschnitt Ostkopf Hauptbahnhof, D 207/201
![Lageplan Hauptbahnhof (komplett, –2-Ebene), D 207/134](assets/images/3/d-207-134-lageplan-hauptbahnhof-minus-zwei-web-9d889811.jpg)
Lageplan Hauptbahnhof (komplett, –2-Ebene), D 207/134
Lageplan der U-Station Hauptbahnhof in der Bahnsteigebene –2 (A/B) mit unterlagerter D-Linie –3, Zeichnungsnummer D 207/134 vom 21.02.1992. Maßstab 1:1000. Blattgröße 58 × 30 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Planungsabteilung 69.1, 1992.
Lageplan Hauptbahnhof (komplett, –2-Ebene), D 207/134
![Lageplan Hauptbahnhof Passerelle, D 207/135a](assets/images/3/d-207-135a-lageplan-hauptbahnhof-minus-eins-web-ccab28e3.jpg)
Lageplan Hauptbahnhof Passerelle, D 207/135a
Lageplan der U-Station Hauptbahnhof in der Passerellenebene –1, Zeichnungsnummer D 207/135a vom 15.04.1992. Maßstab 1:1000. Blattgröße 42 × 29,7 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Planungsabteilung 69.1, 1992.
Lageplan Hauptbahnhof Passerelle, D 207/135a
![Lageplan Hauptbahnhof (D, –3-Ebene), D 207/136](assets/images/2/d-207-136-lageplan-hauptbahnhof-minus-drei-web-ca761294.jpg)
Lageplan Hauptbahnhof (D, –3-Ebene), D 207/136

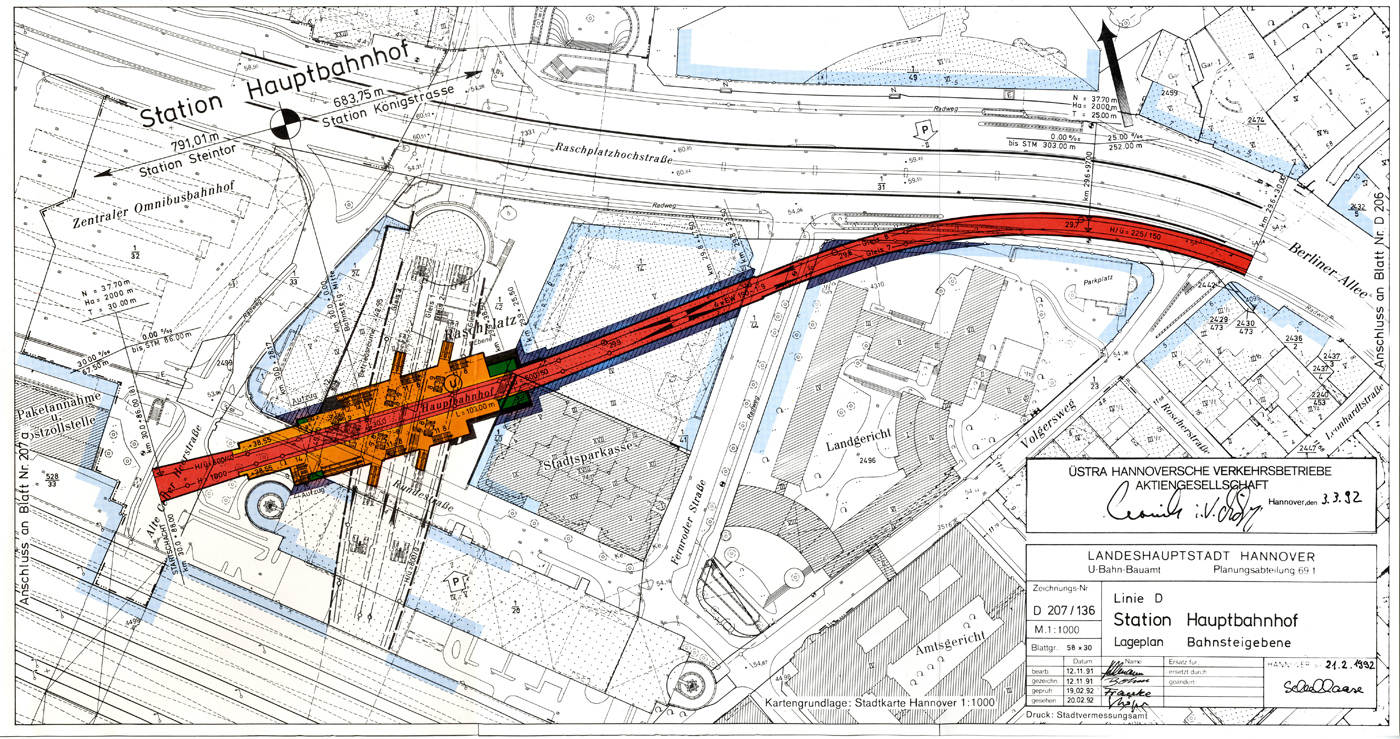

Lageplan der U-Station Hauptbahnhof in der Bahnsteigebene –3 (D), Zeichnungsnummer D 207/136 vom 21.02.1992. Maßstab 1:1000. Blattgröße 58 × 30 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Planungsabteilung 69.1, 1992.
Lageplan Hauptbahnhof (D, –3-Ebene), D 207/136
![Längsschnitt Hauptbahnhof, D 207/206](assets/images/b/d-207-206-laengsschnitt-hauptbahnhof-web-8aea87b0.jpg)
Längsschnitt Hauptbahnhof, D 207/206

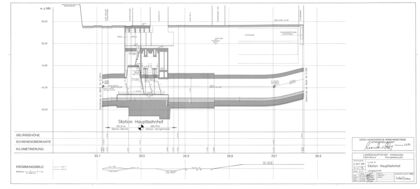

Längsschnitt der U-Station Hauptbahnhof, Zeichnungsnummer D 207/206 vom 21.02.1992. Maßstab 1:1000. Blattgröße 95 × 42 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Planungsabteilung 69.1, 1992.
Längsschnitt Hauptbahnhof, D 207/206
![Lageplan Steintor und Hbf.-Unterfahrung, D 207a/107](assets/images/8/d-207a-107-lageplan-steintor-web-8c99e8af.jpg)
Lageplan Steintor und Hbf.-Unterfahrung, D 207a/107
Lageplan der U-Station Steintor und der Tunnel-Unterfahrung Hbf., Zeichnungsnummer D 207a/107 vom 19.02.1992. Maßstab 1:1000. Blattgröße 95 × 30 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Planungsabteilung 69.1, 1992.
Lageplan Steintor und Hbf.-Unterfahrung, D 207a/107
![Längsschnitt Steintor und Hbf.-Unterfahrung, D 207a/203](assets/images/1/d-207a-203-laengsschnitt-steintor-web-41bea7ac.jpg)
Längsschnitt Steintor und Hbf.-Unterfahrung, D 207a/203

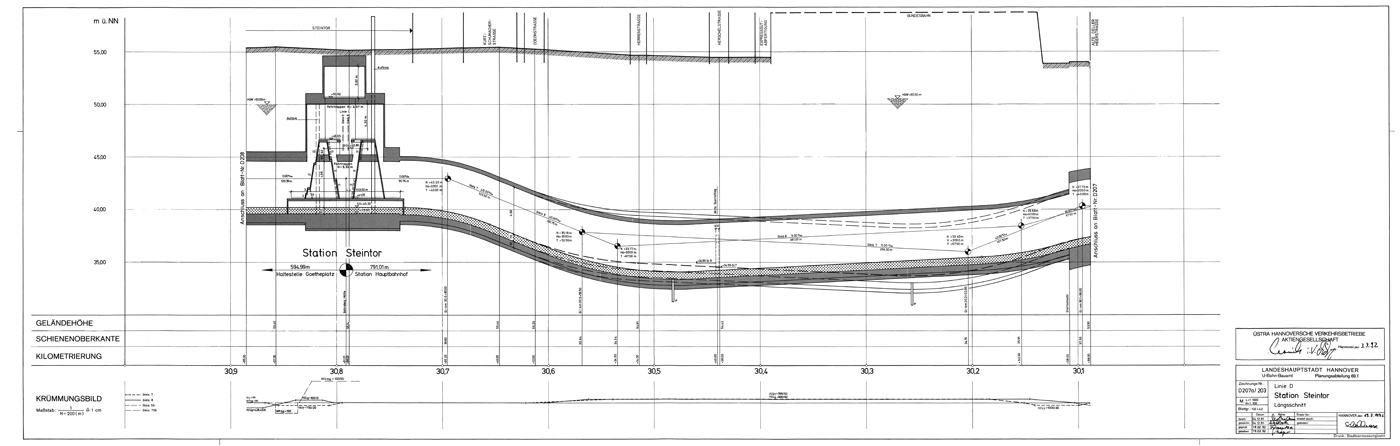

Längsschnitt der U-Station Steintor und der Tunnel-Unterfahrung Hbf., Zeichnungsnummer D 207a/203 vom 19.02.1992. Maßstab 1:1000. Blattgröße 132 × 42 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Planungsabteilung 69.1, 1992.
Längsschnitt Steintor und Hbf.-Unterfahrung, D 207a/203
![Lageplan Goetheplatz und Rampe Goethestr., D 208/124](assets/images/9/d-208-124-lageplan-goetheplatz-und-rampe-web-96dac9f5.jpg)
Lageplan Goetheplatz und Rampe Goethestr., D 208/124
Lageplan der Station Goetheplatz und Rampe Goethestraße, Zeichnungsnummer D 208/124 vom 12.02.1992. Maßstab 1:1000. Blattgröße 95 × 30 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Planungsabteilung 69.1, 1992.
Lageplan Goetheplatz und Rampe Goethestr., D 208/124
![Längsschnitt Goetheplatz und Rampe Goethestr., D 208/214](assets/images/3/d-208-214-laengsschnitt-goetheplatz-und-rampe-web-cde06985.jpg)
Längsschnitt Goetheplatz und Rampe Goethestr., D 208/214

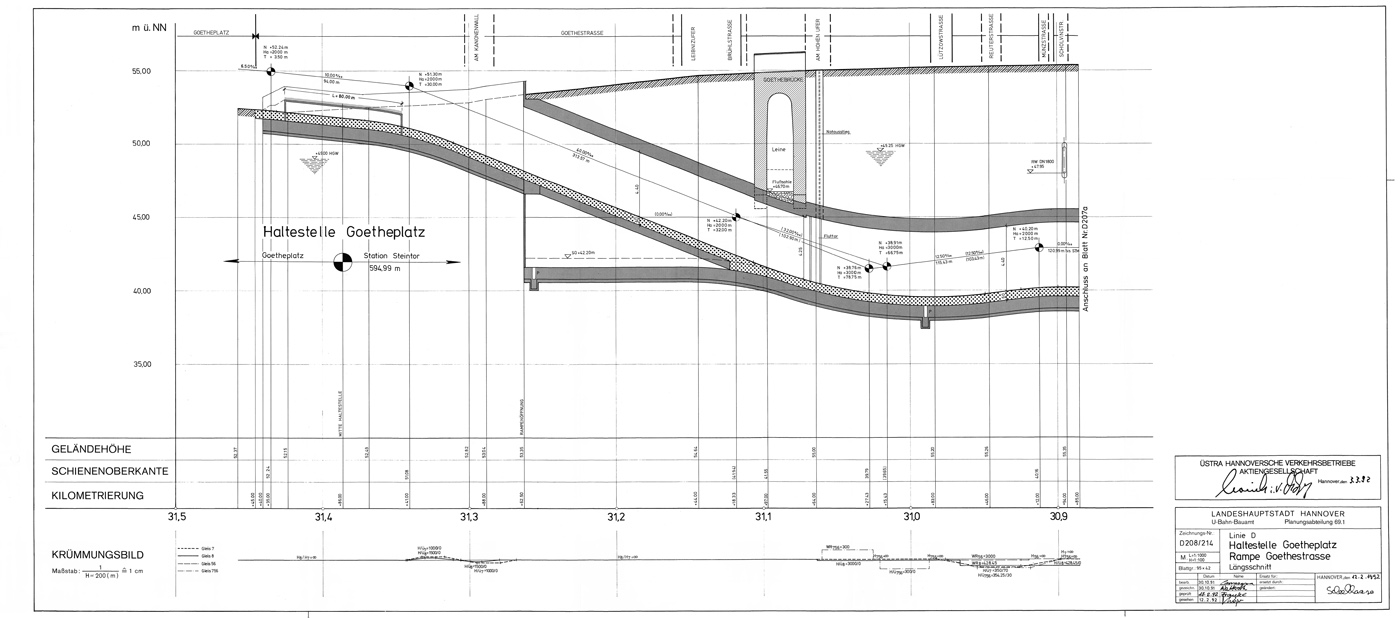

Längsschnitt der Station Goetheplatz und Rampe Goethestraße, Zeichnungsnummer D 208/214 vom 12.02.1992. Maßstab 1:1000. Blattgröße 95 × 42 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Planungsabteilung 69.1, 1992.
Längsschnitt Goetheplatz und Rampe Goethestr., D 208/214
![Legende Lagepläne und Längsschnitte](assets/images/0/lageplan-legende-web-c15047fc.jpg)
Legende Lagepläne und Längsschnitte
Zeichen- und Farberklärung zu den Lageplänen und Längsschnitten.
Legende Lagepläne und Längsschnitte
![Geplantes Stadtbahnnetz Hannover (Planungsstand 1992)](assets/images/5/linienplan-stadtbahnnetz-1992-web-32d7f7bd.jpg)
Geplantes Stadtbahnnetz Hannover (Planungsstand 1992)
Geplantes Stadtbahnnetz Hannover (Planungsstand 1992). Diese Karte erschien auf Grundlage der Stadtkarte 1:10.000 durch die Jahre in mehreren Versionen, jeweils nach Planungsständen und Varianten des Stadtbahnnetzes Hannover. Diese Karte stellt die bislang letzte Variante dar mit dem D-Tunnel in seinen Ausbaustufe 1 bis 3 vom Gotheplatz bis zur Lindemannallee. Maßstab 1:10.000. Blattgröße 91,5 × 74,5 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, 1992.
Geplantes Stadtbahnnetz Hannover (Planungsstand 1992)
![Erläuterungsbericht zur Planfeststellung für die Stadtbahnlinie D](assets/images/5/erlaeuterungsbericht-d-tunnel-1992-1d09b638.jpg)
Erläuterungsbericht zur Planfeststellung für die Stadtbahnlinie D

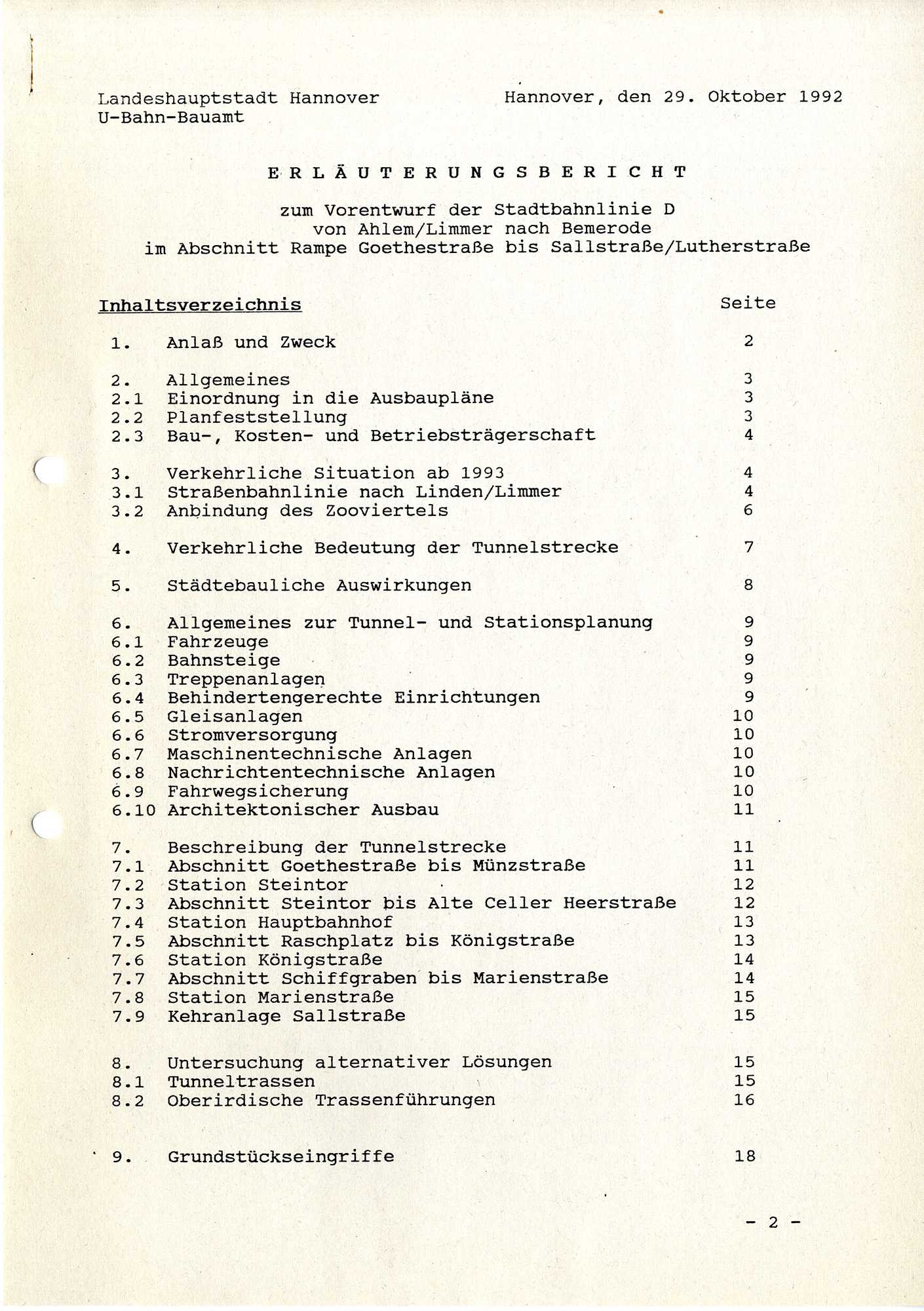

Vorentwurf (Fotokopien und Lichtpausen) des Erläuterungsberichts zur Planfeststellung für die Stadtbahnlinie D vom 29.10.1992. Dies ist der fast vollständige Erläuterungsbericht zum geplanten D-Tunnel in der 1. und 2. Baustufe vom Goetheplatz über Hauptbahnhof bis zur Marienstraße. Die Unterlagen waren als Vorentwurf Bestandteil des Planfeststellungsverfahrens. Hinweis: Kapitel 8 (Grundstückseingriffe und Eigentümerverzeichnis) wurde aus Datenschutzgründen nicht verarbeitet, ansonsten ist der Bericht vollständig und in seiner Reihenfolge abgebildet.
DIN A4-Fotokopien sowie diverse großformatige Lagepläne und Längsschnitte. U-Bahn-Bauamt der Landeshauptstadt Hannover, 1992.
